渦街流量計
產品編號：171654-645
產品型號：
更新時間：2014.01.21
企業單位：南京卓瑪機電有限公司
瀏覽次數：
更多產品圖片：
產品詳細介紹：
渦街流量計渦街流量計是根據卡門（Karman）渦街原理研究生產的，可以測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的流量計。在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡門渦街。旋渦列在旋渦發生體下游非對稱地排列。在漩渦發生體中裝入電容檢測探頭或壓電檢測探頭及相應匹配電路，即可構成電容檢測式渦街流量/傳感器或壓電檢測式渦街流量傳感器。
|
? 性能特點 · 壓力損失小，量程范圍寬，精度較高； · 無可動機械零件，結構簡單而牢固便于安裝和維護； · 檢測傳感器不直接接觸介質，性能穩定，壽命長； · 傳感器輸出為脈沖信號，其頻率與被測流體的實際流量成線性，零點無漂移，性能十分穩定，結構形式多樣，有管段式、插入式流量傳感器形式； · 采用消擾電路和抗振動傳感頭，具有一定的抗環境振動性能； · 長期使用穩定可靠，維護簡易。 |
|
|
技術參數
|
測量介質：液體、普通氣體、蒸汽 （單相介質或可以認為是單相的介質） 測量范圍：管段式（滿管式）DN15~DN300 插入式 DN200~DN1500（具體參照后面） 流速范圍：液體：0.35~7.0m/s 氣體：5.0~60.0m/s 蒸汽：6.0~70.0m/s（具體參照后面） 介質溫度：-40℃~320℃； 壓力等級：1.6Mpa、2.5Mpa、4.0Mpa 精度等級：液體1.0級，氣體1.5級，插入式2.5級 量 程 比：1:10~1:20 材 質：304或316不銹鋼 雷 諾 數：正常2×103~7*10 擴展1*10~7*10 阻力系數：滿管式Cd≤2.6 允許振動加速度：≤0.2g 輸入信號頻率：0~3000Hz |
防護等級：普通型：IP65 防爆等級：ExdIICT6 環境溫度：-20℃~60℃ 相對濕度：5%~90% 大氣壓力：86~106kPa 供電電源：24VDC ，功耗＜0.5W 電池供電3.6V（一體和溫壓補償型） 輸出信號：①脈沖輸出，寬度1/2fin×1000(ms) 低電平＜0.8V，高電平＞22V ②二線制或三線制4~20mA輸出 負載≤600Ω 通訊接口：RS485 通訊協議：MODBUS-RTU協議（可選HART） 安裝方式：插入式、法蘭式、法蘭夾裝式 法蘭標準：GB/T9119-2000（可定制美標、日標 ） |

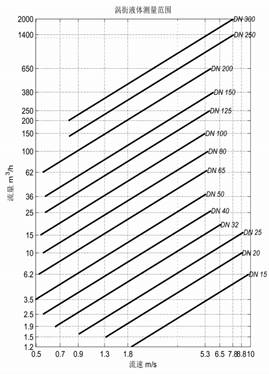

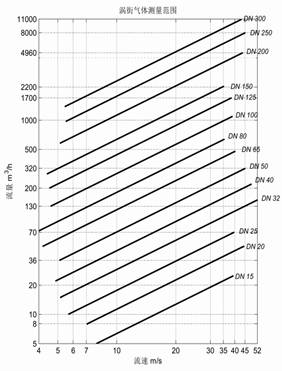

管段式渦街流量傳感器--口徑--流量--流速
|

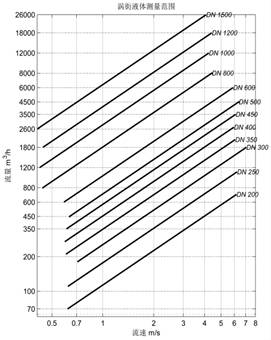

插入式渦街流量傳感器--口徑--流量--流速
|
|
渦街流量傳感器--口徑流量對照表
|
儀表口徑 (mm) |
管道式 |
插入式 | ||
|
液體 測量范圍(m3/h) |
氣體 測量范圍(m3/h) |
液體 測量范圍(m3/h) |
氣體 測量范圍(m3/h) | |
|
15 |
1.2~6.2 |
5~25 |
||
|
20 |
1.5~10 |
8~50 |
||
|
25 |
1.6~16 |
10~70 |
||
|
32 |
1.9~19 |
15~150 |
||
|
40 |
2.5~26 |
22~220 |
||
|
50 |
3.5~38 |
36~320 |
||
|
65 |
6.2~65 |
50~480 |
||
|
80 |
10~100 |
70~640 |
||
|
100 |
15~150 |
130~1100 |
||
|
125 |
25~250 |
200~1700 |
|
|
|
150 |
36~380 |
280~2240 |
||
|
200 |
62~650 |
580~4960 |
70~700 |
600~6000 |
|
250 |
140~1400 |
970~8000 |
110~1100 |
1060~10600 |
|
300 |
200~2000 |
1380~11000 |
180~1800 |
1500~15000 |
|
350 |
210~2100 |
2000~20000 | ||
|
400 |
270~2700 |
2700~27000 | ||
|
450 |
350~3500 |
3300~33000 | ||
|
500 |
450~4500 |
4200~42000 | ||
|
600 |
600~6000 |
6100~61000 | ||
|
800 |
800~8000 |
11000~110000 | ||
|
1000 |
1200~12000 |
17000~170000 | ||
|
1200 |
1800~18000 |
24000~240000 | ||
|
1500 |
2600~26000 |
38000~380000 | ||
氣體使用測量范圍的測試條件是常溫常壓的空氣（t=20℃，P=101.325Kpa，ρ=1.205kg/m3） 。 耐壓等級
|
口徑 |
連接方式 |
常規耐壓 |
特制耐壓 |
|
DN15~DN100 |
法蘭 |
1.6MPa |
4.0MPa |
|
夾裝 |
2.5MPa | ||
|
DN125~DN300 |
法蘭 |
1.6MPa | |
|
夾裝 |
1.6MPa | ||
|
DN200~DN1500 |
插入式 |
1.6MPa |
無 |
選型編碼
|
LUGA |
|
|
|
|
|
|
|
|
|
|
說明 |
|
主 機 |
M1 |
分體（遠傳型） | |||||||||
|
C1 |
一體（智能一體化型） | ||||||||||
|
Z1 |
溫壓補償型（一體管段式） | ||||||||||
|
供電方式 |
D |
DC24V | |||||||||
|
DB |
DC24V和電池雙供電 | ||||||||||
|
B |
電池，只用于無輸出時 | ||||||||||
|
連接方式 |
1 |
法蘭連接型（管段滿管型） | |||||||||
|
2 |
法蘭夾裝型（管段滿管型） | ||||||||||
|
3 |
簡易插入型（插入型） | ||||||||||
|
4 |
球閥插入型（插入型） | ||||||||||
|
公稱通徑 |
口徑 |
管道式DN15~DN300 | |||||||||
|
插入式 DN200~DN1500 | |||||||||||
|
輸出信號 |
1 |
脈沖輸出 | |||||||||
|
2 |
兩線制4~20mA電流輸出 | ||||||||||
|
3 |
三線制4~20mA電流輸出 | ||||||||||
|
4 |
無輸出 | ||||||||||
|
通信協議 |
M |
MODBUS-RTU協議 | |||||||||
|
H |
HART協議（輸出必選2） | ||||||||||
|
N |
無通訊接口 | ||||||||||
|
防 爆 |
P |
非防爆 | |||||||||
|
B |
ExdIICT6 | ||||||||||
|
測量介質 |
Y |
液體 | |||||||||
|
Q |
氣體 | ||||||||||
|
Z |
蒸汽 | ||||||||||
|
核心部件材質 |
S |
304 | |||||||||
|
L |
316 | ||||||||||
|
傳感器材質 |
S |
304 | |||||||||
|
L |
316 | ||||||||||
示例：LUGA-C1-D-4-DN600-2-M-P-Y-S-S 智能一體化型渦街流量?jì)x表，DC24V供電，球閥插入連接，管道通徑為DN600, 兩線制4~20mA電流輸出，MODBUS-RTU協議，普通型，介質為液體，核心部件材質304不銹鋼，傳感器材質304不銹鋼。
流量計產品特點： ·結構簡單牢固、安裝方便 ·無可動部件，可靠性高 ·輸出為脈沖信號，無零漂 ·輸出脈沖與體積流量成正比，不受流體壓力、溫度、密度的影響 ·可測量氣體、液體、蒸汽 ·壓力損失小、量程范圍寬、測量精度高 ·智能型可實現非線性補償，多參數測量 ·電池供電，可連續工作五年以上技術參數： 公稱口徑：DN15mm～DN300mm(>300mm) 精度等級：±1％、±1.5％連接方式：法蘭夾裝、法蘭連接等介質溫度：-40℃～250℃、-40℃～350℃ 公稱壓力：2.5Mpa(＞2.5 Mpa) 輸出方式：脈沖輸出、4-20mA標準信號、MODBUS 485 供電電源：24V;3.6V鋰電池儀表結構：組合型、分離型 防爆標志：ExibⅡCT6 傳輸距離：傳感器至顯示儀距離可達1000m 常規氣體測量
|
氣體名稱 |
密度(kg/m3) |
氣體名稱 |
密度(kg/m3) |
|
空氣(干) |
1.2928 |
乙炔 |
1.1717 |
|
氮氣 |
1.2506 |
乙烯 |
1.2604 |
|
氧氣 |
1.4289 |
丙烯 |
1.9140 |
|
氬氣 |
1.7840 |
甲烷 |
0.7167 |
|
氖氣 |
0.9000 |
乙烷 |
1.3567 |
|
氨氣 |
0.7710 |
丙烷 |
2.0050 |
|
氫氣 |
0.08988 |
丁烷 |
2.7030 |
|
一氧化碳 |
1.97704 |
天然氣 |
0.8280 |
|
二氧化碳 |
1.3401 |
煤制氣 |
0.8020 |
