FLOW-SVR非接觸表面流速雷達
產品編號：13541-818
產品型號：FLOW-SVR
更新時間：2016.09.14
企業單位：南京卓瑪機電有限公司
瀏覽次數：
更多產品圖片：
產品詳細介紹：
FLOW-SVR非接觸表面流速雷達（電波流速儀）
FLOW-SVR系列非接觸表面測速雷達（電波流速儀）采用24GHz微波頻段對河流、泥漿、污水等表面流速進行非接觸測量，可應用于水文監測、防洪防澇、環保排污監測等領域。非接觸式表面流速測量土建簡單，體積小，重量輕，功耗低，易攜帶使用，遠離泥沙影響。不僅可用于平時環境監測，而且特別適合承擔急難險重的觀測任務。
測速雷達向非均勻流表面發射連續波信號，由于徑向速度的存在，流體表面后向散射體會(huì )導致多普勒頻移的發生，通過分析此頻移的大小即可解算處流體表面的速度。在高洪期間，由于水面波浪反射明顯，其表面流速特性更加容易被雷達探頭捕獲。
雷達測得的流速值為流體表面相對于雷達的徑向速度，因此還應當考慮雷達放置的角度。要得到流體的平均速度，還要乘以水面流速系數。
非接觸表面測速雷達的優點
非接觸式表面流速測量，少維護，遠離泥沙、污水影響
采用平面微帶天線及MMIC技術，體積小，重量輕，功耗低，易于攜帶及與其他產品集成
適合多種測量方式：橋上或岸邊三腳架測量、橋下固定安裝測量、纜道流量測量
系統內集成傾角傳感器，與水面傾斜角自動計算
采用智能回波算法及軟件濾波得到準確流速值并去除環境干擾
計算機實時接收并存儲測量數據，實時繪制流速曲線圖，自動生成各種測量報表
結合太陽能供電及無線數據傳輸模塊可實現“無線”安裝及使用
技術性能：
|
設備型號 |
FLOW- SVR |
||
|
詳細配置 |
1、主機 |
1 臺 | |
|
2、電池及可拆卸電池座 |
1 組 | ||
|
3、可拆卸電源線 |
1 個 | ||
|
4、使用說明書 |
1 份 | ||
|
5、包裝盒 |
1 個 | ||
|
一般指標 |
測速范圍 |
0.3～20 米/秒 |
|
|
測速精度 |
0.03 米/秒 |
||
|
計時范圍 |
0.1～99.9 秒 |
||
|
計時精度 |
0.1 秒 |
||
|
波束寬度 |
12° |
||
|
微波標準功率 |
10mW |
||
|
工作溫度 |
－30～＋70℃ |
||
|
顯示方式 |
雙排 LCD 同時顯示速度讀數、菜單選項、信息圖標。顯示屏可設 | ||
|
置為十分之或者百分之的速度。 | |||
|
供電 |
可充電鋰電池 |
||
|
濕度 |
在 37℃時 相對濕度需要小于等于90% | ||
|
角度補償 |
垂直和水平 |
||
|
控制 |
橡膠鍵盤帶 按鍵,觸發開關 | ||
|
特征 |
DSP、32 位處理、自動垂直角度補償、從 0°到 60°水平角度補償， | ||
|
每次增加 5° |
|||
|
機械指標 |
尺寸 |
26.5 cm x 7.6 cm x 18.5 cm | |
|
重量 |
0.952Kg（含電池） |
| |
應用配置：
雷達探頭可以通過電纜與電腦連接，也可以通過加裝無線傳輸模塊與電腦連接； 雷達探頭可以采用三腳架固定在河岸上，也可以采用其他的固定方式。
多普勒雷達 采集電腦軟件

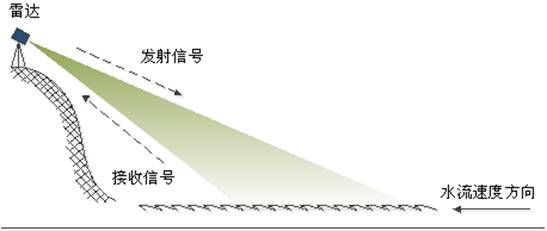

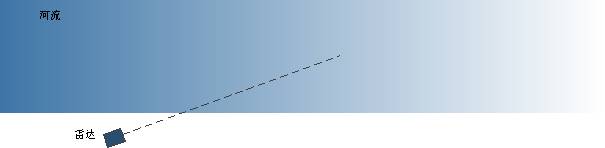

測量示意：
 | |||||
 | |||||
 | |||||

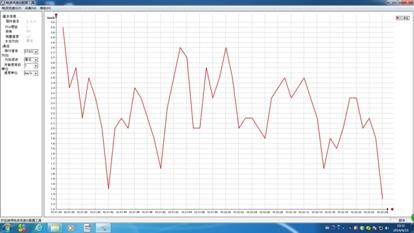

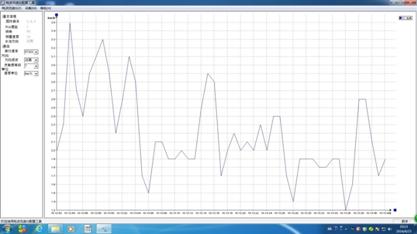

軟件說明：
參數設置功能
數據接收、二維曲線顯示、存儲及歷史數據查詢功能
測站及河道斷面基本數據維護
流量測驗、計算
自動生成報表

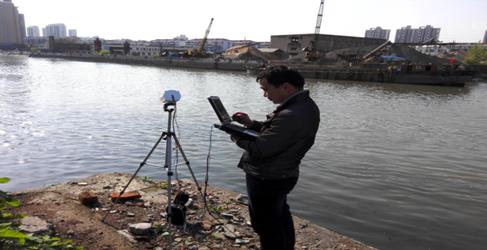

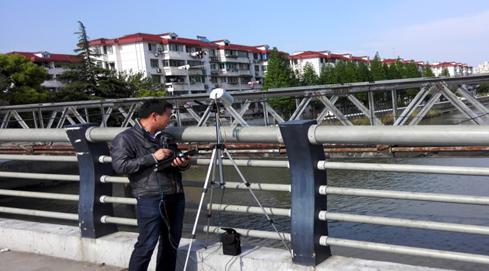

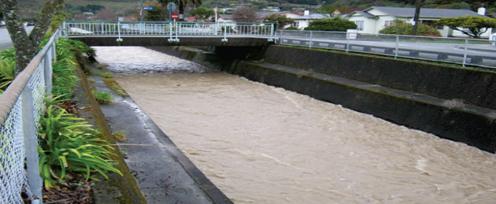

應用現場案例
